Ручка газа с индикатором заряда на 60v и замком зажигания

Назначение

Ручка акселератора (скорости) cо светодиодным индикатором уровня заряда аккумуляторов на 60 вольт и замком зажигания, предназначена для установки на электровелосипеды, электроскутеры, электроквадроциклы, электромотоциклы и другой лёгкий электротранспорт, имеющий руль велосипедного типа и аккумуляторную батарею с номинальным напряжением 60v.

Описание

Это классическая модель, со строгим дизайном. Благодаря нейтральному, чёрному цвету, она хорошо сочетается с электровелосипедами, электроскутерми и электромотоциклами любых цветов. Вращаемая часть акселератора, выполненная из плотного, но мягкого пластика, расположена по всей длине рукоятки и обеспечивает плавную регулировку скорости.

Ручка рассчитана на долговременную эксплуатацию. Ручкой газа можно безопасно пользоваться во время дождя, снега, в широком диапазоне температур наружного воздуха.

Ручка газа Z16-60v подходит для работы с контроллерами, имеющими напряжение в управляющих цепях +5v. Светодиодный индикатор уровня заряда, встроенный в ручку, правильно работает с аккумуляторными батареями, имеющими номинальное напряжение 60v. В ручку встроен замок зажигания, с помощью которого, при подключении к контроллеру с соответствующими функциями, можно включать и выключать подачу питания на электропривод.

Светодиодный индикатор уровня заряда, не является точным прибором и информирует о примерном уровне заряда аккумуляторов. Для расчёта примерного расстояния, которое можно проехать на оставшемся заряде аккумуляторов, нужно заметить, с каким интервалом (в километрах пути) гаснут светодиоды на индикаторе; запомнить, какое расстояние можно проехать после этого и в дальнейшем руководствоваться полученной информацией.

Ручка устанавливается на руль стандартного диаметра – 22мм. Винт под шестигранный ключ, надёжно фиксирует металлический кронштейн, встроенный в ручку, на руле.

Внутри ручки имеются постоянный магнит и датчик Холла SS-49, на который подаётся питание +5v. При повороте подвижной части ручки, магнит смещается относительно датчика Холла. При этом, на выходе из датчика Холла, меняется напряжение в диапазоне 1 – 4.2v. В соответствии с уровнем напряжения, поступающего от ручки газа, контроллер изменяет скорость вращения мотор колеса или электродвигателя.

Ручка газа Z16-60v - ремонтопригодна: в случае выхода из строя датчика Холла, его можно заменить. Ручка комплектуется грипсой на левую сторону руля.

При необходимости, элементы управления: кнопки круиз контроля, переключения скоростей, включения света, звукового сигнала и другие, с креплением для руля, можно приобрести отдельно.

Технические характеристики

• тип: с датчиком Холла и постоянным магнитом
• материал: металл, пластик
• размеры: 152мм (общая длина, с учётом индикатора заряда аккумуляторов и замка зажигания); 135мм (длина ручки газа от начала крепления до края грипсы); 33мм (диаметр вращаемой части);
• диаметр отверстия для установки на руль: 22 мм
• напряжение питания: +5v
• управляющее напряжение: 1 – 4.2v
• замок зажигания
• светодиодный индикатор с 4-мя светодиодами *При полном заряде аккумуляторной батареи, светятся все светодиоды; по мере разряда аккумуляторной батареи, светодиоды по очереди гаснут.
• диапазон отображения напряжения индикатором уровня заряда: примерно 48v-67.2v
• допустимый диапазон температуры воздуха для эксплуатации: -25…+45 С°
• вес комплекта: 380 гр.
• длина кабеля для подключения к контроллеру: 1,5 м +/- 5см
• разъёмы для подключения к контроллеру:
• 3-х контактный для подключения ручки газа. Чёрный провод: общий отрицательный провод; красный провод: питание датчика Холла +5v; белый провод: управляющее напряжение на контроллер 1 - 4.2v (изменяется при вращении ручки газа);
• 2-х контактный для подключения замка зажигания и светодиодного индикатора (провода красного и жёлтого цветов) к соответствующему разъёму в контроллере;

Примечание: при покупке ручки газа вместе с контроллером, ручка газа будет подключена к контроллеру специалистами Вольта байкс. При покупке ручки газа отдельно, для работы с контроллером, приобретённом в нашей компании, мы поможем правильно подключить её.

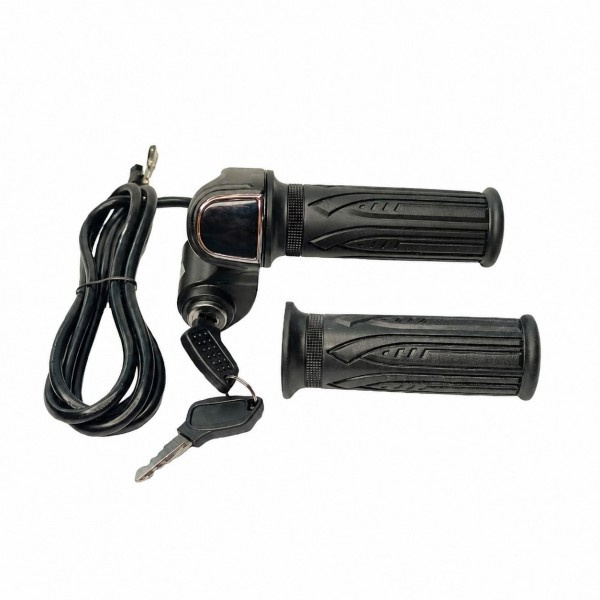

Комплектация

• ручка газа Z16-60v
• два ключа для замка зажигания
• грипса (накладка) на левую сторону руля
