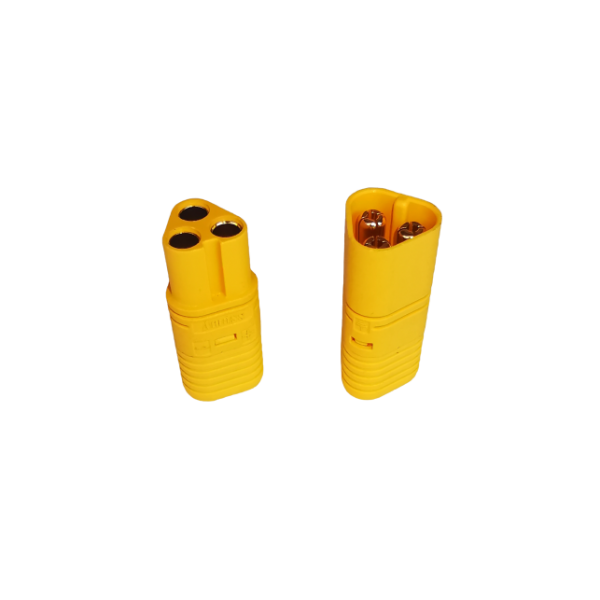

Разъем MT-60 для фазных проводов мотор колёс

Назначение

3-х контактные разъёмы МТ60 предназначены для соединения электрических цепей с силой тока до 60A, в том числе, в лёгком электротранспорте - для подачи питания на фазные провода мотор колёс. Разъёмы МТ60 широко используются в моделизме.

ОПИСАНИЕ

Разъём MТ60 – удобный и качественный вариант замены вышедших из строя разъёмов силовых кабелей мотор колёс с номинальной мощностью до 1000w. Корпуса МТ-60 изготавливаются из высокотемпературного нейлона. В корпуса встроены подпружиненные контактные группы из латуни с позолотой, или без неё – в зависимости от производителя.

Благодаря надёжному соединению и большой площади контактов, разъёмы, по данным производителя, выдерживают ток до 60А, при этом нагреваясь не более чем до +80°С. Однако, сопоставив максимальный диаметр рекомендуемого провода для подключения к разъёму МТ60 - 14AWG, мы заметили нестыковку: такой медный провод сечением 4мм2, по нормативам пропускает ток не более 41А.

Тем не менее, разъёмы МТ60 имеют ряд преимуществ перед другими моделями коннекторов:

- удобная площадка с большой площадью для подпаивания проводов. Благодаря закруглению, она позволяет надёжно зафиксировать провода в месте присоединения к разъёму и уменьшает риск подламывания проводов;

- корпус из высокотемпературного нейлона хорошо переносит нагрев контактной группы при подпаивании проводов; «не течёт» от случайных прикосновений паяльником;

- колпачки, надеваемые на 3 провода в месте соединения с разъёмом МТ60, соединяются с корпусом разъёма, обеспечивая надёжную защиту от короткого замыкания;

- токоведущие части разъёмов не выступают за пределы корпусов, что также уменьшает риск короткого замыкания, даже если разъёмы разъединены и случайно коснулись металлических предметов;

- корпуса разъёмов МТ-60 удобно размыкать руками. Для размыкания не требуется тянуть за провода. Разъёмы выдерживают большое количество размыканий;

- подпружиненные контакты обеспечивает хорошее соединение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Материал: высокотемпературный нейлон, латунь

- Размеры разъёмов: 27.5мм х12.5мм х 12мм(папа); 26.7мм х12.5мм х 12мм(мама)

- Диаметр контактов: 4 мм

- Вес пары разъёмов («папа» + «мама» + 2 колпачка): 10 гр.

- Номинальный ток: 30А

- Максимальный ток, пропускаемый разъёмом без перегрева: 60А

- Максимально допустимая температура корпуса разъёмов: +80°С

- Максимальное напряжение: 500v

- Влагозащита: нет

- Провода к разъёмам присоединяются методом пайки

- Диаметр проводов для подпайки: 12 – 14 AWG (сечение 2.5 – 4 мм2)

- Цвет корпусов разъёмов – жёлтый

- Производитель: Amass, КНР

Примечания: на разъёмах имеются обозначение «+»,«-», «»

для правильной распайки проводов на обеих частях разъёма

Внимание! Фото товара даёт общее представление о его внешнем виде и может отличаться в деталях, либо по цветовой гамме от продаваемого изделия. Комплектация изделия производится в соответствии с описанием в разделе «комплектация».

КОМПЛЕКТАЦИЯ

разъёмы МТ60: «папа» - 1 шт. «мама» - 1 шт. колпачёк – 2 шт.
