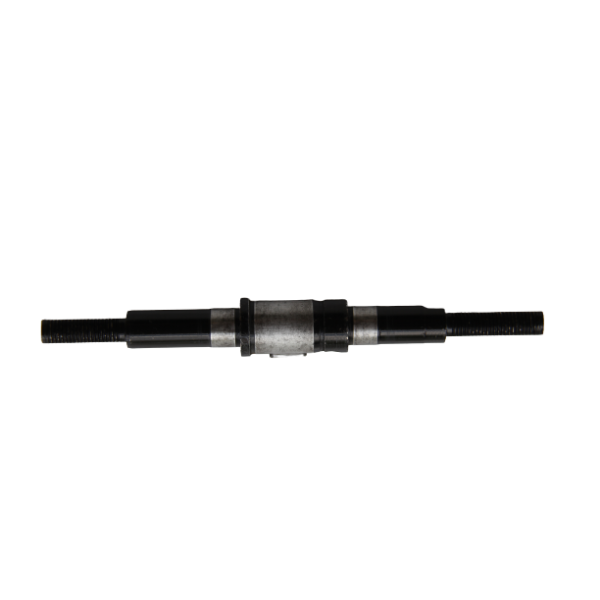

Ось для прямо-приводных мотор-колес

НАЗНАЧЕНИЕ

Ось статора предназначена для ремонта неисправных задних прямо-приводных мотор колес 205 типо-размера (максимальный диаметр мотор колеса 240мм) различной мощности, аналогичной конструкции, предназначенных для установки в вилки с посадочной шириной 135 – 145 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- Материал: сталь

- Длина оси: 211 мм

- Диаметр резьбовой части оси: 14 мм с резьбой М14

- Фаска для установки в вилку шириной 10мм

- Длина резьбовой части и фаски с каждой стороны: по 35 мм

- Диаметр посадочного места под статор электродвигателя: 23 мм

- Диаметр бортика (наибольший диаметр оси) 25.2 мм

- Длина посадочного места под статор (утолщённая часть оси между посадочными местами опорных подшипников): 45.6мм

- Диаметр посадочного места под опорные подшипники: 17мм

- Диаметр оси между посадочными местами под опорные подшипники и резьбовой частью: 16.4 мм

- Шпонка для фиксации статора на оси

- Отверстие для вывода кабеля из двигателя наружу выходит из оси в месте, где начинается резьба для крепления мотор колеса (не с торца оси)

Внимание: советуем перед заказом сравнить основные размеры предлагаемой оси с осью мотор колеса, которое нуждается в замене оси. Если требуются дополнительные размеры, мы измерим их и сообщим.

- Вес: 340 гр.

КОМПЛЕКТАЦИЯ

- Ось

- шпонка
