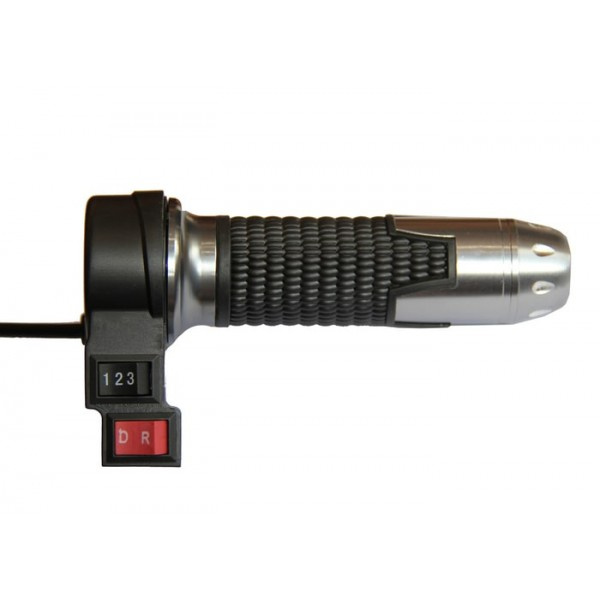

Ручка газа универсальная с кнопкой заднего хода и 3 -х позиционным переключателем

Назначение

Ручка акселератора (скорости) c кнопкой заднего хода и 3-х позиционным переключателем, предназначена для установки на 2-х и 3-х колёсные электроскутеры, электроквадроциклы, электромотоциклы и другой лёгкий электротранспорт, имеющий руль велосипедного типа.

Описание

Эта модная модель с новым дизайном, чаще всего используется на электроквадроциклах, 2-х и 3-х колёсных электромотоциклах и электроскутерах, 3-х колёсных электровелосипедах. Внутренние и наружные окончания ручки газа выполнены из алюминия. Они придают ручке прочность и устойчивость к механическим повреждениям. Рабочая часть ручки, сделана из плотного, но мягкого рифлёного пластика. Это обеспечивает хорошее сцепление с ладонями. Вращаемая часть акселератора расположена по всей длине рукоятки. Cеребристый цвет ручек хорошо сочетается с транспортом, имеющим окраску любого цвета.

Ручка газа Z-17 подходит для электротранспорта с любым номинальным напряжением аккумуляторов, так как не имеет индикатора уровня заряда. Ручка сделана с большим запасом прочности и рассчитана на долговременную эксплуатацию. Ручкой газа можно безопасно пользоваться во время дождя, снега, в широком диапазоне температур наружного воздуха.

Ручка устанавливается на руль стандартного диаметра – 22мм и фиксируется на нём с помощью винта под шестигранный ключ. Винт надёжно фиксирует металлический кронштейн, встроенный в ручку, на руле. Внутри ручки имеется датчик Холла SS-49, который при повороте ручки смещается относительно постоянного магнита. При этом, на выходе из датчика Холла меняется напряжение в диапазоне 1 – 4.2v. В соответствии с уровнем напряжения, поступающего от ручки газа, контроллер изменяет скорость вращения мотор колеса или электродвигателя.

На ручке имеется 3-х позиционный переключатель, который обычно используется для переключения 3-х скоростей электропривода. При необходимости, этот переключатель можно использовать в качестве слаботочной кнопки включения контроллера, переключателя поворотов или для других целей. Кнопка заднего хода используется для изменения направления движения, или для других целей, в зависимости от функций контроллера.

Ручка газа Z-17 - ремонтопригодна: в случае выхода из строя датчика Холла, его можно заменить. При необходимости, элементы управления: кнопки круиз контроля, включения питания, индикатор уровня заряда, вольтметр и другие, можно приобрести отдельно.

Технические характеристики

- тип: с датчиком Холла и постоянным магнитом

- материал: металл, пластик

- кабель в двойной изоляции

- Размеры: 147мм (общая длина, с учётом переключателя скоростей); 124мм (длина ручки газа); 32мм (наружный диаметр);

- переключатель 3-х позиционный

- переключатель направления движения

- диаметр отверстия для установки на руль: 22 мм

- напряжение питания: +5v

- управляющее напряжение: 1 – 4.2v

- Допустимый диапазон температуры воздуха для эксплуатации: -25…+45 С°

- вес: 180 гр.

- цвет: чёрный

- длина кабеля для подключения к контроллеру: 1,7 м +/-5см

- разъёмы для подключения к контроллеру:

- 3-х контактный для подключения ручки газа. Чёрный провод: общий отрицательный провод; красный провод: питание датчика Холла +5v; зелёный провод: управляющее напряжение на контроллер 1 - 4.2v (изменяется при вращении ручки газа);

- 3-х контактный для подключения переключателя скоростей (провода синего, жёлтого и коричневого цвета) к соответствующему разъёму в контроллере;

- 2-х контактный для подключения переключателя заднего хода (провода синего и белого цвета) к соответствующему разъёму в контроллере;

Примечание: при покупке ручки газа вместе с контроллером, ручка газа будет подключена к контроллеру специалистами Вольта байкс. При покупке ручки газа отдельно, для работы с контроллером, приобретённом в нашей компании, мы поможем правильно подключить её.

Внимание! Фото товара даёт общее представление о его внешнем виде и может отличаться в деталях, либо по цветовой гамме от продаваемого изделия. Комплектация изделия производится в соответствии с описанием в разделе «комплектация».

Комплектация

- ручка газа Z17 с кабелем для подключения к контроллеру и разъёмами

Примечание: обращаем внимание, что ручка газа не комплектуется грипсой (накладкой) на левую сторону руля.
