Ручка газа с вольтметром и переключателем передач

Назначение

Ручка акселератора (скорости) c вольтметром и переключателем скоростей предназначена для установки на электровелосипеды, электроскутеры, электроквадроциклы, электросамокаты, электромотоциклы и другой лёгкий электротранспорт, имеющий руль велосипедного типа.

Описание

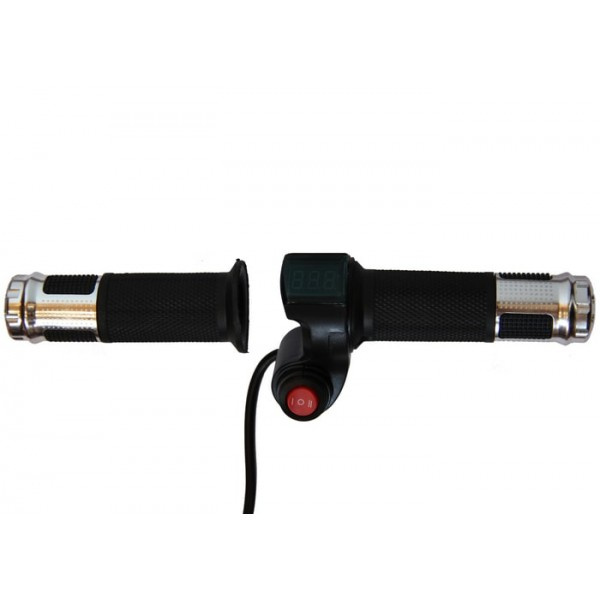

Это модная модель с новым дизайном. Наружные окончания ручки газа и парной накладки на левую сторону руля, выполнены из алюминия. Они придают ручке прочность и устойчивость к механическим повреждениям. Рабочая часть ручек, сделана из плотной рифлёной резины. Это обеспечивает хорошее сцепление с ладонями. Вращаемая часть акселератора расположена по всей длине рукоятки.

Ручка газа Z-12 подходит для любых моделей электровелосипедов, электроскутеров, электроквадроциклов, электросамокатов с номинальным напряжением аккумуляторов в диапазоне от 6v до 84v. Ручка сделана с большим запасом прочности и рассчитана на долговременную эксплуатацию. Ручкой газа можно безопасно пользоваться во время дождя, снега, в широком диапазоне температур наружного воздуха.

Ручка устанавливается на руль стандартного диаметра – 22мм и фиксируется на нём с помощью винта под шестигранный ключ. Винт надёжно фиксирует металлический кронштейн, встроенный в ручку, на руле. Внутри ручки имеется датчик Холла SS-49, который при повороте ручки смещается относительно постоянного магнита. При этом, на выходе из датчика Холла меняется напряжение в диапазоне 1 – 4.2v. В соответствии с уровнем напряжения, поступающего от ручки газа, контроллер изменяет скорость вращения мотор колеса или электродвигателя.

На ручке имеется цифровой вольтметр с диапазоном измерения напряжения от 0v до 99.9v и переключатель скоростей электропривода. При необходимости, этот переключатель можно использовать в качестве слаботочной кнопки включения контроллера, переключателя поворотов или для других целей.

Для расчёта примерного расстояния, которое можно проехать на оставшемся заряде аккумуляторов, нужно запомнить, какое расстояние можно проехать после снижения напряжения до того или иного уровня, и в дальнейшем руководствоваться полученной информацией.

Ручка газа Z-12 - ремонтопригодна: в случае выхода из строя датчика Холла, его можно заменить. При необходимости, элементы управления: кнопки круиз контроля, включения питания и другие, можно приобрести отдельно.

Технические характеристики

- тип: с датчиком Холла и постоянным магнитом

- материал: металл, пластик

- Размеры: 150мм (общая длина, с учётом переключателя скоростей); 137мм (длина ручки газа); 32мм (наружный диаметр);

- диаметр отверстия для установки на руль: 22 мм

- напряжение питания: +5v

- управляющее напряжение: 1 – 4.2v

- диапазон измерений напряжения встроенным вольтметром: 0v-99.9v

- Допустимый диапазон температуры воздуха для эксплуатации: -25…+45 С°

- вес: 280 гр.(комплект)

- цвет: чёрный с серебристым

- длина кабеля для подключения к контроллеру: 1,5 м

- разъёмы для подключения к контроллеру:

- 3-х контактный для подключения ручки газа. Чёрный провод: общий отрицательный провод; красный провод: питание датчика Холла +5v; зелёный провод: управляющее напряжение на контроллер 1 - 4.2v (изменяется при вращении ручки газа);

- 3-х контактный для подключения переключателя скоростей (провода синего, белого и коричневого цвета) к соответствующему разъёму в контроллере;

- 1 контактный (провод жёлтого цвета) для подключения + цифрового вольтметра.*

*Жёлтый провод нужно подключить к положительному проводу на разъёме питания контроллера от аккумулятора, после замка зажигания или выключателя аккумулятора, - чтобы при отключенной АКБ, цифровой вольтметр отключался.

Примечание: при покупке ручки газа вместе с контроллером, ручка газа будет подключена к контроллеру специалистами Вольта байкс. При покупке ручки газа отдельно, для работы с контроллером, приобретённом в нашей компании, мы поможем правильно подключить её.

Внимание! Фото товара даёт общее представление о его внешнем виде и может отличаться в деталях, либо по цветовой гамме от продаваемого изделия. Комплектация изделия производится в соответствии с описанием в разделе «комплектация».

Комплектация

- ручка газа Z12 silver с кабелем для подключения к контроллеру

- ручка на левую сторону руля
